SP-1003可燃氣體報警控制器是美國華瑞公司開發的一款功能簡潔、操作方便的可燃氣體報警控制器,可與華瑞的氣體變送器組成工業用氣體報警控制系統。 SP-1003可燃氣體報警控制器設計采用模塊化結構，壁掛式安裝，可靈活組裝成1到16路通道，即每一通道對應一臺氣體變送器。

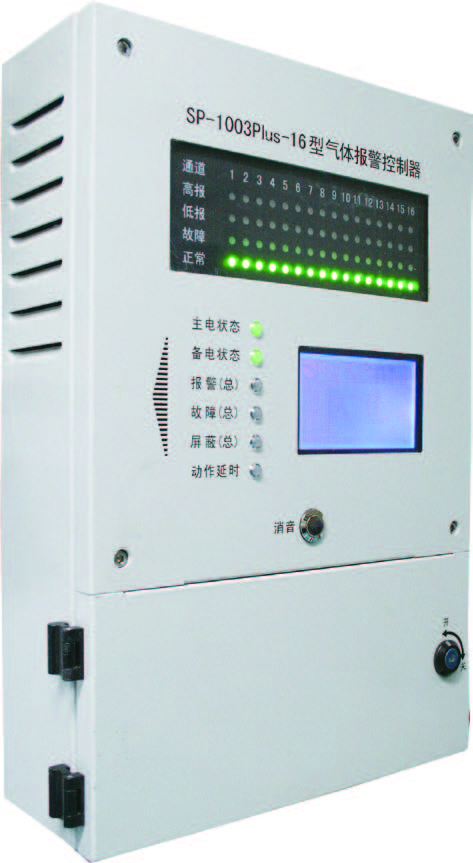

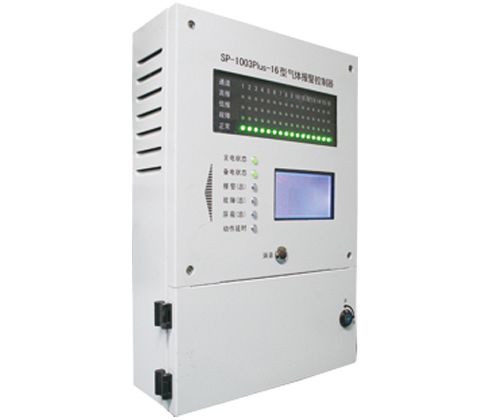

SP-1003可燃氣體報警控制器是美國華瑞生產的一款氣體報警主機。SP-1003氣體報警裝置是由可燃氣體探測器與報警控制器組成的工業用氣體安全檢測儀器。探測器部分可以安裝在有被測氣體泄漏的室內、外危險場所?？刂破靼惭b在非防爆區域（控制室內）。SP-1003 Plus-16采用壁掛式安裝方式的可燃氣體報警控制器。SP-1003適用于各種標準 4～20mA 信號的測量與控制。可燃氣體報警控制器可廣泛應用于石油、化工、冶金、礦業、消防、燃氣、環保、電力、通訊、造紙、印染、糧食儲備、城市供水、污水處理、食品、科研、教育、國防等領域。
可燃氣體報警控制器測量精確、穩定
控制器的CPU采用ARM，運算速度快、精度高、可靠性強，工作穩定
顯示簡潔、醒目
主、輔顯示區分開，直觀、清晰
主顯示區采用大屏幕點陣LCD液晶，實時顯示氣體濃度、報警部位、系統時間等信息，中文操作菜單
輔顯示區采用高亮LED顯示，指示報警信息
SP-1003多種信號輸出
4~20mA同步輸出，RS485 Modbus及RS232，8個可編程及3個公共開關量輸出（關斷延時0~60s可設定），3個公共開關量分別為一級報警、二級報警和故障，可方便接入PLC/DCS等工控系統及外部設備
SP-1003現場聲光指示
現場聲光指示，可直觀、清晰的為管理人員提供當前被監測環境危險級別信息
兩級報警值設定，不同聲光信號指示不同報警級別
報警聲壓級可設定 65dB、95dB、115dB
可燃氣體報警控制器功能齊全
可存儲1000條以上報警記錄，便于查詢、管理
具有鎖定顯示和自檢功能，便于維修
帶備用電源，保證主電被切斷后，依然可正常工作2h以上
具有備電欠壓報警功能，報警時間大于1h
操作簡單
獨立的用戶操作區，接線簡單、明了
SP-1003安裝方便
提供安裝板，方便用戶選擇任意合適的位置固定
可燃氣體報警控制器認證
滿足GB16808-2008

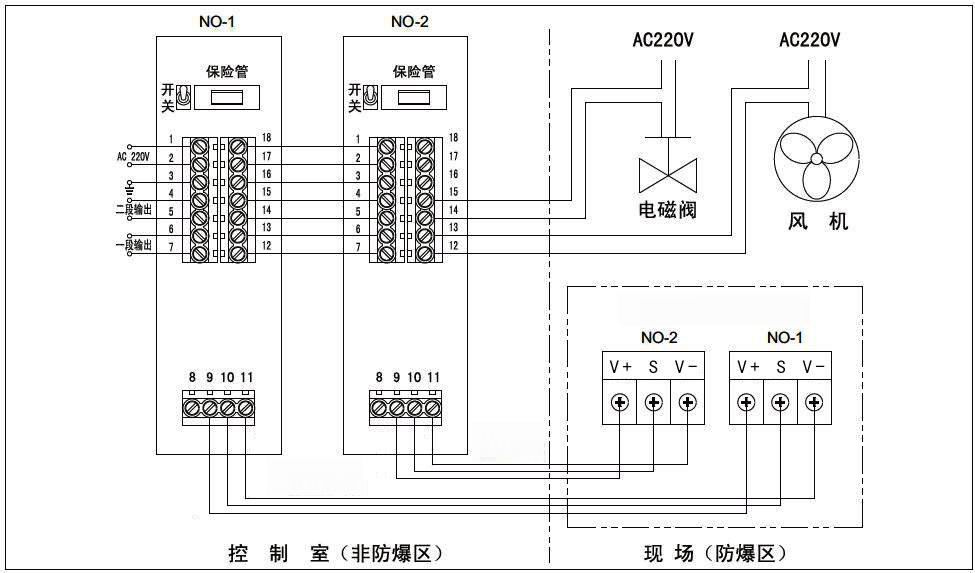

S-1003壁掛式可燃氣體報警控制器安裝示意圖
美國華瑞SP-1003 16通道壁掛式可燃氣體報警控制器技術參數:
|
SP-1003工作電源 |
220VAC +10%，-15% ；50Hz ±5Hz |
|
大工作電流 |
1A @ 24VDC |
|
備用電源 |
24VDC，7.2Ah |
|
輸出電源 |
24VDC，500mA |
|
SP-1003工作方式 |
巡檢 |
|
可燃氣體報警控制器功率 |
80W （滿載） |
|
可燃氣體報警控制器輸入信號 |
4~20mA （2 線 /3 線 檢測器） |
|
輸出 / 報警 |
4~20mA（可選） |
|
報警記錄 |
首報通道號顯示、報警部位顯示、報警事件記錄、時間、 濃度等 |
|
報警設定 |
越限報警（高于設定值報警，兩級可設）； 區間報警（適用于氧氣） |
|
報警功能 |
各級獨立的 LED 燈指示和不同頻率的聲響 報警區分不同報警等級，報警聲壓級可設定（65dB、 95dB、115dB） |
|
報警輸出 |
3 個公共繼電器，分別為公共一級、公共二級、 公共故障報警繼電器輸出，8 個可編程繼電器 |
|
觸點容量 |
220VAC,5A |
|
通訊接口 |
RS-485 MODBUS RS-485 MODBUS（RS-232） |
|
環境溫度 |
-20℃ ~+55℃ |
|
可燃氣體報警控制器環境濕度 |
0~99% RH（無凝露） |
|
環境壓力 |
86~106kPa |
|
顯示方式 |
240×128 點陣 LCD，帶藍背光 |
|
SP-1003分辨率 |
根據量程而定 |
|
測量精度 |
＜ ±1% |
|
外形尺寸 |
500mm×335mm×125mm（HWD） |
|
外殼顏色 |
灰 |
|
可燃氣體報警控制器重量 |
15kg |
|
CCCF |
取證中 |
可燃氣體報警控制器應用領域
• 石油、化工
• 冶金、礦業
• 消防、燃氣
• 環保
• 電力、通訊
• 造紙、印染
• 糧食儲備
• 城市供水
• 污水處理
• 食品
• 科研、教育
• 國防
可選配置 4~20mA 同步輸出模塊
"
