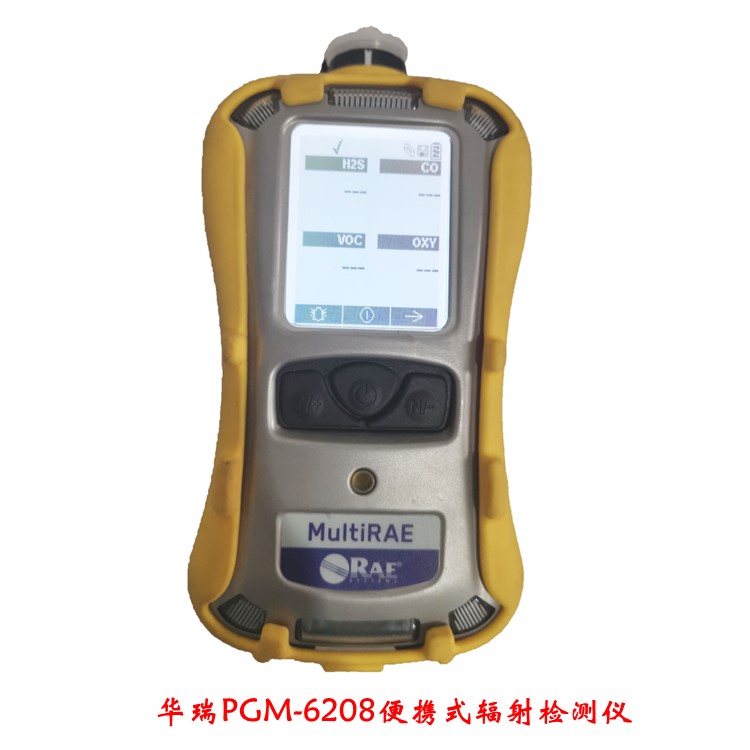

MultiRAE 系列PGM-6208便攜式輻射檢測儀的無線功能可讓安全負責人員在任何地方都能實時獲取儀表數據和報警狀態。直觀的數據顯示，更快的響應速度，從而將工作人員的保護提高到一個新的水平。
PGM-6208復合儀器檢測儀這款儀器可燃?xì)怏w檢測部分通過了防爆安全測試。
用戶界面
MultiRAE 用戶界面由顯示屏、LED 指示燈、報警蜂鳴器和三個按鍵組成。

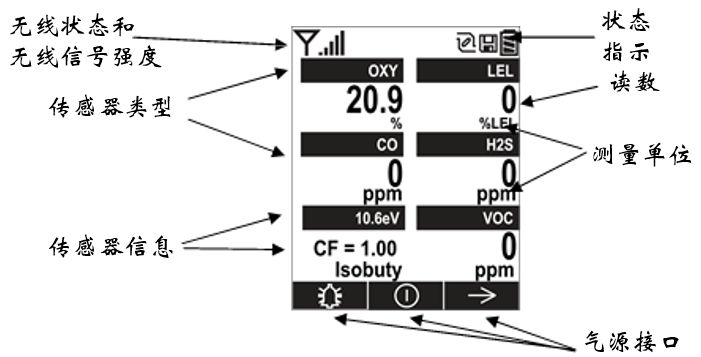

1 顯示界面概述
液晶顯示屏提供傳感器類型、示數、時間、電池狀態和其他功能信息。
and other functions.

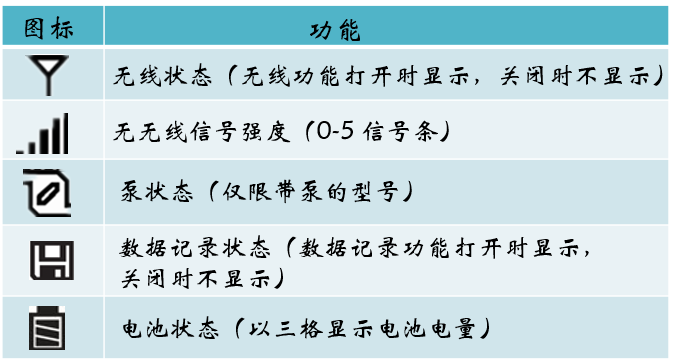

? 狀態指示圖標
顯示屏上部的指示圖標，表明某些功能是否正在運行或顯示對應的相關信息。

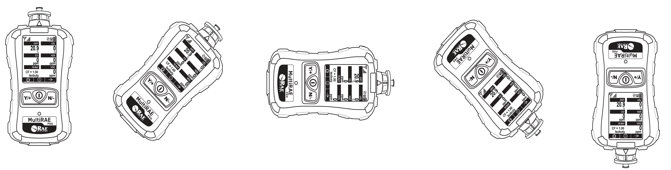

?LCD 顯示圖像的旋轉
當儀器的狀態出現顛倒，MultiRAE 的垂直/水平狀態傳感器可以自動地把顯示內容旋轉 180°，以方便讀??；
?按鍵和對應的界面

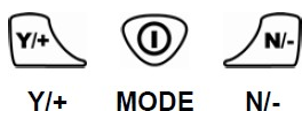

MultiRAE 有三個按鍵：
除了標注的功能，標有[Y/+]、[MODE]和[N/-]的按鍵還可作為控制不同參數和選擇儀器中不同菜單的“軟鍵”。從菜單到菜單，每個鍵控制不同的參數，或做出不同的選擇。

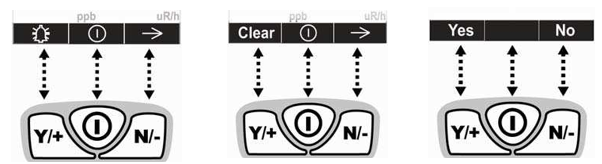

顯示屏底部的三個方格“映射到”按鍵。方格顯示隨菜單變化而變化，但任何時候，左邊的方格始終對應[Y/+]鍵，中間的方格始終對應[MODE] 鍵，右邊的方格始終對應[N/-]鍵。以下示例顯示了按鍵與功能之間的關系：

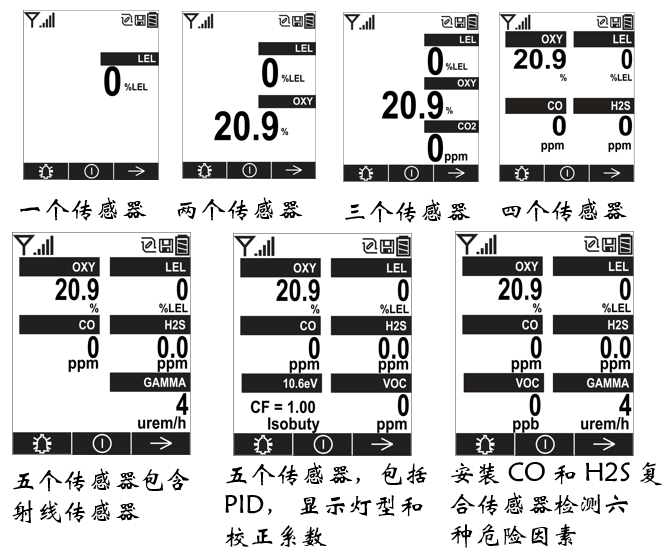

2 不同數量傳感器在屏幕上的顯示
MultiRAE 系列儀器可安裝 1 到 5 個傳感器（有些是雙氣體傳感器），具體取決于配置。為了最大限度地提高可讀性，增加顯示的信息量，顯示屏?xí)鶕?jù) MultiRAE 中傳感器的數量和類型自動重新配置。
當只有一、兩個可使用的傳感器時，儀表顯示數據的讀數和單位就會放大，便于讀取。
如果配置有五個傳感器，且其中有一個是 PID 傳感器，則顯示燈能量值（9.8eV 或 10.6eV）和當前所用的校正系數（CF）.
3.菜單
按下[N/-]鍵即可方便地實現菜單間的轉換。
衛檢模式，此模式下采樣是連續的，您可以隨時清除峰值和最小值。
搜索模式可以讓您清除峰值、最小值和平均值，但在此模式下只有收到采樣通知時才會采樣，這樣您可以把采樣數據作為單個事件保存到數據記錄中。

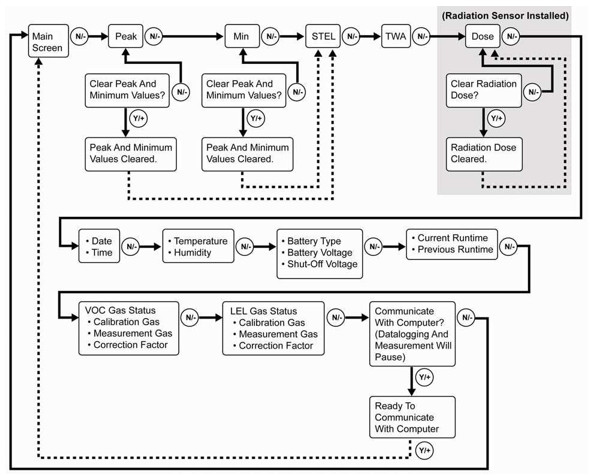

衛檢模式
注意：虛線表示界面的自動切換

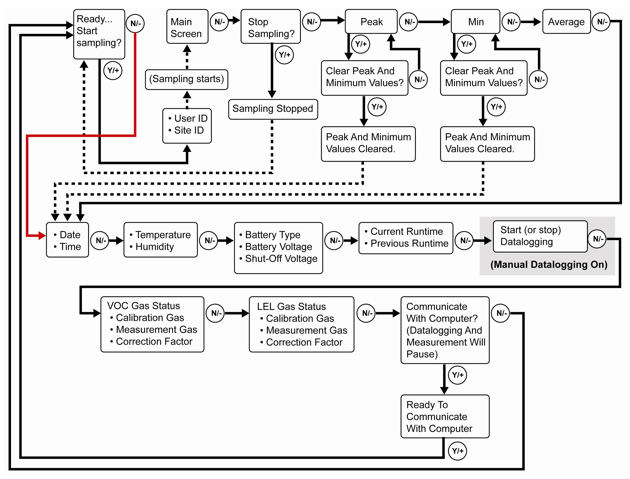

搜索模式
注意：虛線表示界面的自動切換

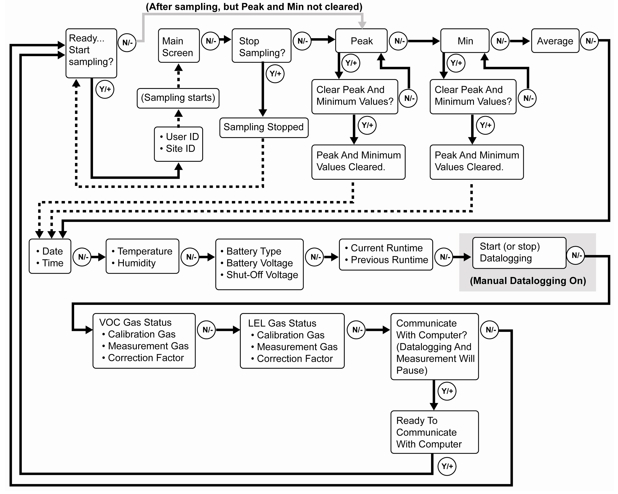

注：如果峰值或最小值被清除，平均值也將會被清除。此時如果按下[N/ - ]鍵，每次循環屏幕將顯示從“準備開始采樣？”直接轉到“日期和時間”（見下圖中的紅線），直至執行新的采樣。同樣，如果停止采樣、清除峰值或最小值，也會直接轉到“日期和時間”。
