美國華瑞氣體檢測儀氣體傳感器分類

     美國華瑞作為國際知名的氣體檢測儀生產廠家，其中以PID傳感器技術為代表，國際市場，今天我們就以美國華瑞氣體檢測儀的傳感器為例，對氣體傳感器進行簡單的分類。

氣體傳感器是一種將某種氣體體積分?jǐn)?shù)轉化成對應電信號的轉換器。探測頭通過氣體傳感器對氣體樣品進行調理，通常包括濾除雜質和干擾氣體傳感器是一種將某種氣體體積分?jǐn)?shù)轉化成對應電信號的轉換器。探測頭通過氣體傳感器 對氣體樣品進行調理，通常包括濾除雜質和干擾氣體、干燥或制冷處理儀表顯示部分。早在上個世紀70年代，氣體傳感器就已經成為傳感器領域一個大系，屬于化學 傳感器一個分支。目前流行于市場氣體傳感器大約有如下一些種類：

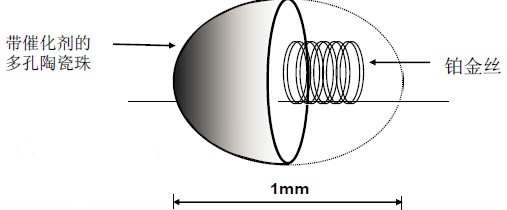

1、催化燃燒式氣體傳感器

這種傳感器是白金電阻表面制備耐高溫催化劑層，一定溫度下，可燃性氣體其表面催化燃燒，燃燒是白金電阻溫度升高，電阻變化，變化值是可燃性氣體濃度函數。 催化燃燒式氣體傳感器選擇性檢測可燃性氣體：凡是可以燃燒，都能夠檢測；凡是不能燃燒，傳感器都沒有任何響應。當然，『凡是可以燃燒，都能夠檢測』這一句有很多例外，， 總來講，上述選擇性是成立。催化燃燒式氣體傳感器計量準確，響應快速，壽命較長。傳感器輸出與環境爆炸危險 直接相關，安全檢測領域是一類主導位傳感器。缺點：可燃性氣體范圍內，無選擇性。暗火工作，有引燃爆炸危險。大部分元素有機 蒸汽對傳感器都有中毒作用。

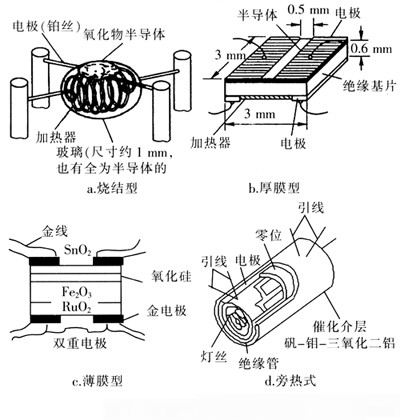

2、半導體式氣體傳感器

它是利用一些金屬氧化物半導體材料，一定溫度下，電導率環境氣體成份變化而變化 原理制造。比如，酒精傳感器，就是利用二氧化錫高溫下遇到酒精氣體時，電阻會急劇減小 原理制備。半導體式氣體傳感器可以有效用于：甲烷、乙烷、丙烷、丁烷、酒精、甲醛、一氧化 碳、二氧化碳、乙烯、乙炔、氯乙烯、苯乙烯、丙烯酸等很多氣體檢測。尤其是這種傳感 器成本低廉，適宜于民用氣體檢測需求。下列幾種半導體式氣體傳感器是成功：甲烷（天然氣、沼氣）、酒精、一氧化碳（城 市煤氣）、硫化氫、氨氣（包括胺類，肼類）。高質量傳感器可以滿足工業檢測需要。缺點：穩定性較差，受環境影響較大；尤其，每一種傳感器選擇性都唯一，輸出參數能確定，宜應用于計量準確要求場所。

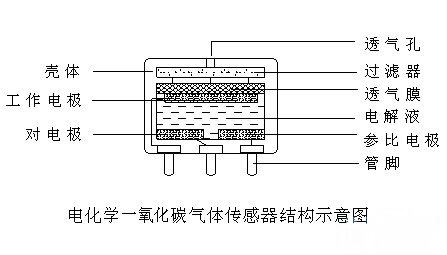

3、電化學式氣體傳感器

（1）、原電池型氣體傳感器（也稱：加伏尼電池型氣體傳感器，也有稱燃料電池型氣體傳感器，也有稱自發電池型氣體傳感器），他們?cè)硇型覀冇酶呻姵?，電池碳錳電極 被氣體電極替代了。以氧氣傳感器為例，氧陰極被還原，電子電流表流到陽極，那里鉛金屬 被氧化。電流大小與氧氣濃度直接相關。這種傳感器可以有效檢測氧氣、二氧化硫、氯氣等。

（2）、恒定電位電解池型氣體傳感器，這種傳感器用于檢測還原性氣體非常有效，它 原理與原電池型傳感器不一樣，它電化學反應是電流強制下發生，是一種真正庫侖分析傳感 器。這種傳感器已經成功用于：一氧化碳、硫化氫、氫氣、氨氣、肼、等氣體檢測之中，是 目前有毒有害氣體檢測主流傳感器。

（3）、濃差電池型氣體傳感器，具有電化學活性氣體電化學電池兩側，會自發形成濃 差電動勢，電動勢大小與氣體濃度有關，這種傳感器成功實例就是汽車用氧氣傳感器、固體 電解質型二氧化碳傳感器。

（4）、極限電流型氣體傳感器，有一種測量氧氣濃度傳感器利用電化池中極限電流與 載流子濃度相關原理制備氧（氣）濃度傳感器，用于汽車氧氣檢測，和鋼水中氧濃度檢測。

        以上三種氣體傳感器是目前市場上使用多的集中類型的傳感器，廣泛用于各個氣體檢測儀廠家。隨著技術的進步，新材料的應用技術成熟，科學家發明了更多的氣體傳感器。世界著名的生產傳感器廠家如英國CITY公司、德國德爾格公司、美國華瑞公司，其中美國華瑞公司尤其以PID傳感器技術見長，一直稱霸于VOC氣體檢測儀領域。

4、熱導池式氣體傳感器

高濃度甲烷檢測。這種氣體傳感器可應用范圍較窄，限制因素較多。這是一種老式產品，全世界各都有制造商。產品質量全世界大同小異。

5、磁性氧氣傳感器

這是磁性氧氣分析儀核心，目前也已經實現了“傳感器化”進程。 它是利用空氣中氧氣可以被強磁場吸引原理制備。這種傳感器只能用于氧氣檢測，選擇性極好。大氣環境中氮氧化物能夠產生微小影響， 這些干擾氣體含量往往很少，，磁氧分析技術選擇性幾乎是唯一！

6、紅外線氣體傳感器

大部分氣體中紅外區都有特征吸收峰，檢測特征吸收峰位置吸收情況，就可以確定某氣體濃度。這種傳感器過去都是大型分析儀器，近些年，以 MEMS 技術為基礎傳感器工業發展，這 種傳感器體積已經由 10 升，45 公斤巨無霸，減小到 2 毫升（拇指大?。┳笥?。使用無需調 制光源紅外探測器使儀器完全沒有機械運動部件，完全實現免維護化。這種傳感器成功用于：二氧化碳、甲烷檢測。目前這種“傳感器”供應商歐洲！中國這一領域目前是“半”空白！另外，以光導纖維為基礎光學傳感器發展迅猛，盡管還沒有對電子傳感器構成絕對“威 脅”，其特有優勢，或許有一天大放異彩。
